led自動鎖螺絲方案

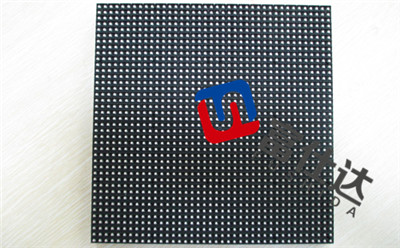

    該產品為led模組,采用M1.4的螺絲緊固,每塊小模組上有35顆螺絲,單個產品螺絲較多,鎖付工作量較大,由于螺絲較小,孔位密集,傳統方式鎖付不僅效率低,也容易漏鎖.

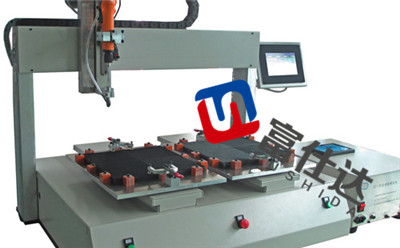

富仕達坐標式鎖螺絲機

    根據客戶要求及產品特點,這里采用雙工位坐標式自動鎖螺絲機,設計2個治具,每個治具可以放置4塊模組,也就是工人啟動按鈕后,由設備自動擰好35*4=140顆螺絲,無需人工參與,生產效率和標準都得到大幅度提升,同時可節省3名以上工人.

設備簡介
    富仕達坐標式自動鎖螺絲機,系統采用渦輪直振方式上料將螺絲排序到振動導軌上,并輸送到螺絲分配系統,通過分配系統分配螺絲并通過氣管壓力將螺絲送到鎖嘴,通過機械手根據設定好的坐標自動完成鎖付.減少了“手移動、抓取螺絲、移動、對準”等無用功動作,工序作業周期可以大大縮短,
可結合產品特點及生產要求設計治具,協助提高生產效率.

設備優點
1).富仕達坐標式自動鎖螺絲機最大的優點是靈活,效率高.根據設定好的坐標,機器自動完成產品鎖付.
2).螺絲篩選,滑牙檢測,浮鎖檢測,扭力檢測,智能報警,自動鎖付同步進行,屬自動化程度較高的設備.
3).Z軸可裝2把電批同時鎖付,極大提高生產效率.更換產品,只要通過修改鎖付點坐標即可.操作非常簡單.
4).所有部件均采用國際知名品牌,保障了我們設備的可靠性.

坐標式自動鎖螺絲機操作
1.接通電源起源,啟動開關;
2.作業員將待鎖的工件放置在夾具上.
3.機械手按照預先設定的鎖付路徑,自動完成檢測,鎖付等工作.
4.取下鎖付好的工件.
5.重復2.3.4步驟.

更換不同型號產品:
更換不同型號產品,只需要選擇相對應的鎖付路徑即可,鎖付路徑可根據產品要求來自主設定(通過觸摸屏來調試),采用PLC智能控制電路,同時設備可儲存多套鎖付方案.節省設備投資成本.
